[대마왕] NPR 렌더링: 외곽선 만들기 ( 툰 셰이딩 )

이 포스팅은 '대마왕의 유니티 URP 셰이더 그래프 스타트업'을 학습하고 개인 학습용으로 정리한 내용입니다.

NPR 렌더링이란?



Non- Phot Realistic 렌더링이란, 사실적이지 않은 렌더링 방식입니다. 지금까지 공부했던 PR과는 정반대의 의미에요.

오늘은 대표적인 NPR 셰이딩인 툰 셰이딩을 해보려고 합니다.



툰 셰이딩하면 보통

1. 외곽선이 있다

2. 음영이 끊어져 있다

의 성질을 띄고 있어요. 오늘은 이 두 가지 중에서 외곽선을 구현해보도록 하겠습니다.





 1. 외곽선 만드는 방법들

대표적으로 3가지 방법이 있습니다.

• 2Pass
• Fresnel
• 포스트 프로세싱



종류	설명	장점	단점	성능
2Pass	같은 메쉬를 한 번 더 크게 그려서 단색으로 칠함.	실루엣 라인이 선명, 안정적. 재질/라이팅과 독립. 두께를 오브젝트별로 제어 쉬움	드로우콜 1회 증가 얇은/열려있는 지오메트리에서 깨짐. 거리 따라 두께 변동	중~보통 (오브젝트 수에 비례)
Fresnel	가장자리만 밝히거나 어둡게 칠해 윤곽 느낌을 만듦	구현 간단/저비용 투명 재질에도 적용 쉬움.	진짜 선이 아님(실루엣 밖으로 안 나옴). 오브젝트 간 경계선 못 잡음. 노멀/시점에 따라 두께 들쭉날쭉	낮음
포스트 프로세싱 (스크린 스페이스 엣지)	화면 전체의 Depth/Normal 기울기로 에지 검출 후 선을 그림	화면 픽셀 기준 두께라 거리 무관하게 일정. 오브젝트 간 경계·내부 주름까지 잡음. 씬 전역 적용 쉬움	무거움. 투명물은 추가 처리 필요. 오브젝트별 제외/색 분기에는 스텐실·레이어 세팅 필요	보통~높음 (해상도 의존)





이 중에서 2Pass로 외곽선을 만들어 보겠습니다.





2. 외곽선 만들기

 1) 면 확장하기

2Pass를 사용하려면 오브젝트를 한 치수 더 크게 만들어줘야 합니다.

버텍스 셰이더로 각 버텍스의 노말 방향으로 크기를 조금씩 더해주면 됩니다.







Scale 이라는 Float 변수를 지정해서 수치에 변화를 주면





이렇게 오브젝트가 부풀어오릅니다 ㅎㅎ





 2) 면 뒤집기

2Pass로 외곽선을 만드려면 면을 뒤집은 뒤에 확장시켜야 합니다.

면을 뒤집는다는 것은 앞면만 보이는 렌더링을 끄고 뒷면만 보이게 하는 거라네용





렌더페이스 설정을 Front에서 Back으로 바꿔줍니다!



Front/ Back



베이스 컬러도 검정색을 지정해줍니다.

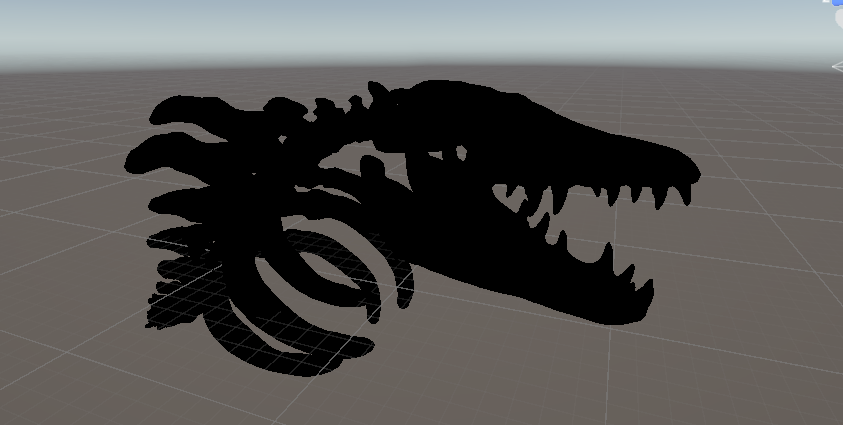

그림자는 이렇게 준비가 됐어요





이제 원본 오브젝트를 위에 겹쳐주면

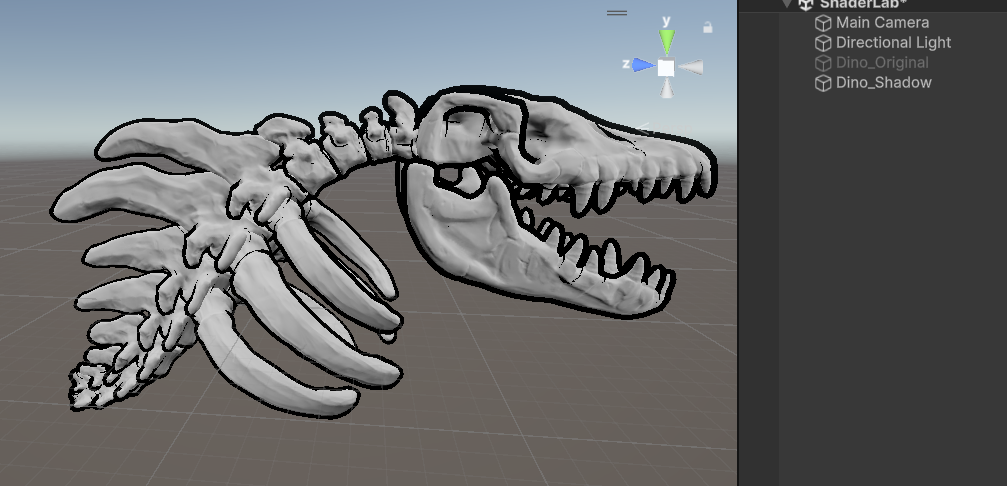

짠~



3. Render Feature 를 이용해서 외곽선 추가하기

2Pass는 두 번 그려서 외곽선을 표현해주는 방법이라 2배 무거워진다는 단점이 있습니다.



이번엔 SRP의 기능인 Render Feature를 사용해서 만들어보겠습니다.

Render Featur란 일종의 렌더링 레이러 같은 개념으로, 엔진에서 추가 렌더링 오브젝트와 메터리얼, 렌더링 타이밍까지 결정할 수 있는 강력한 기능입니다.



1) Render Feature 추가하기

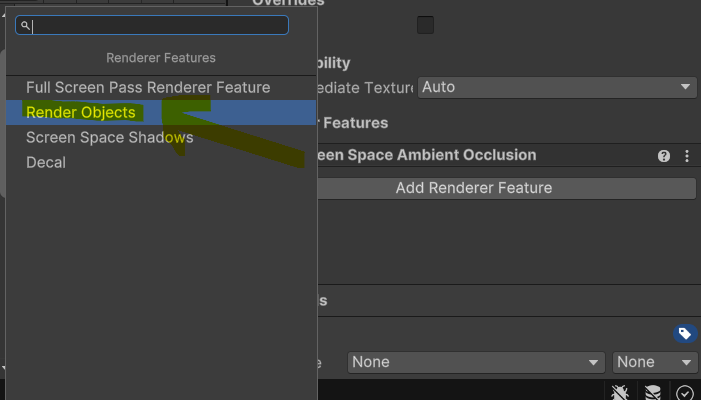

현재 프로젝트에서 사용중인 렌더 파이프라인 에셋에 적용된 렌더러를 찾아서 Add Renderer Feature 를 눌러 Render Feature를 추가해줘야 합니다



렌더 오브젝트 클릭



기존의 렌더링 순서에 추가적인 렌더링 단계를 넣을 수 있는 기능이라네여

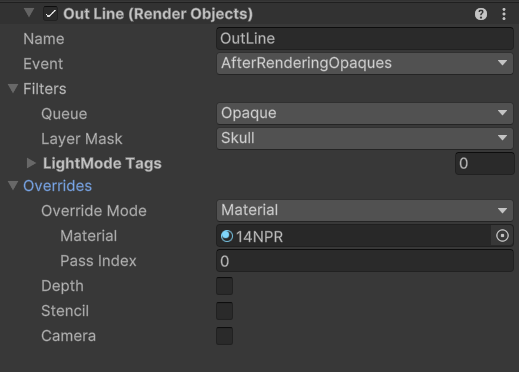

아래와 같이 설정해줍니다. (레이어 마스크도 하나 추가해서 여기에 설정하고, 외곽선을 나타내고 싶은 오브젝트의 레이어도 똑같이 맞춰줘야함)

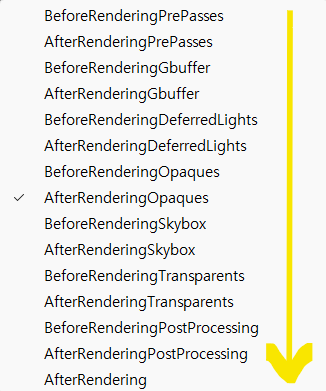

Event 항목을 보면 아래와 같이 쭉 늘어진 것들을 볼 수 있는데



저 맨 위에서 맨 아래까지가 일반적 렌더링 순서라네요.

Event는 어느 시점에서 이 이벤트를 발생시킬지 지정하는 거에요.

여기서 디폴트 값이었던 AfterRenderingOpaques 를 유지해줍니다.



지금 우리의 공룡뼈는 Opaque에 그려지는 단계에 속해 있으며, Z버퍼를 이용해 앞뒤를 판정하기 때문에 특별히 Before/After를 신경쓰지 않아도 됩니다.



Material 항목에 위에서 만들었던 외곽선 머티리얼을 넣어주면

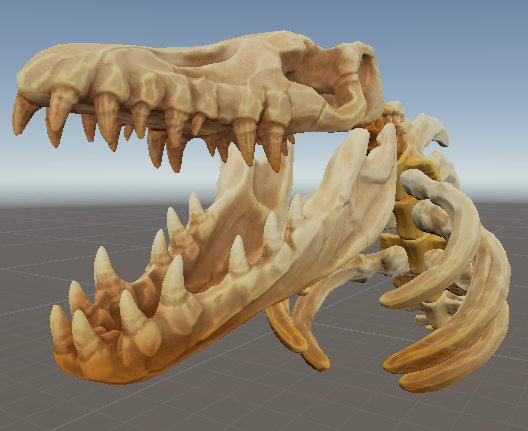

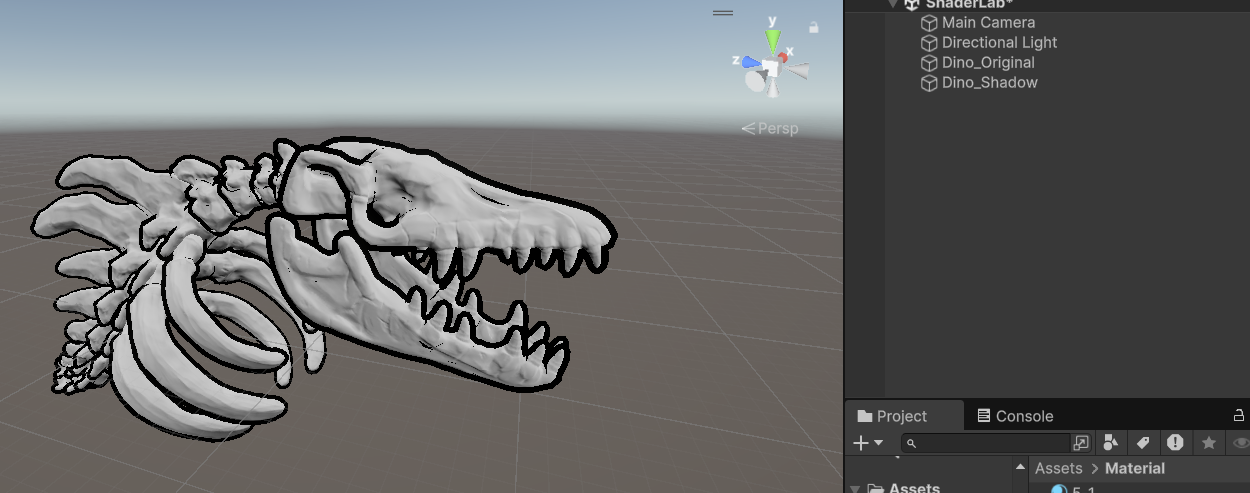

짠 이렇게 오브젝트 하나에 외곽선 표현까지 가능해집니다.

Skull 레이어에 해당하는 오브젝트만 렌더 피쳐로 한번 더 그려서, 그것들을 Outline 메터리얼로 덮어써 버리는 일을 한 겁니다.



4. 끊어지는 음영 나타내기

이제 음영을 만화처럼 나타내볼건데요.

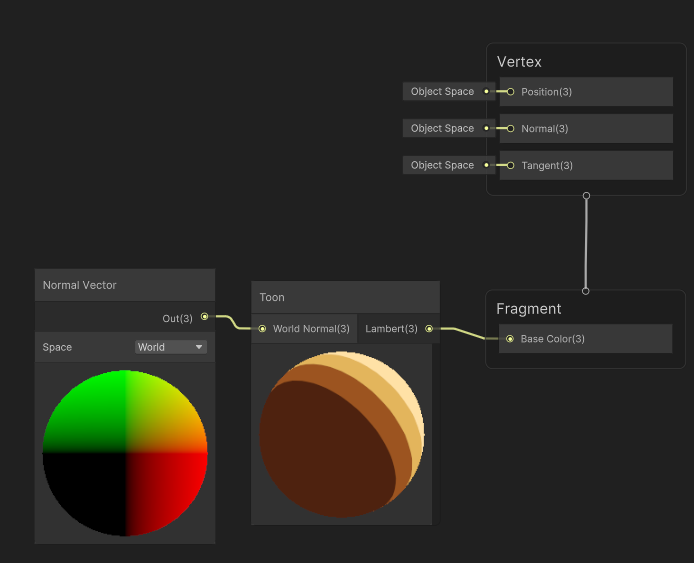

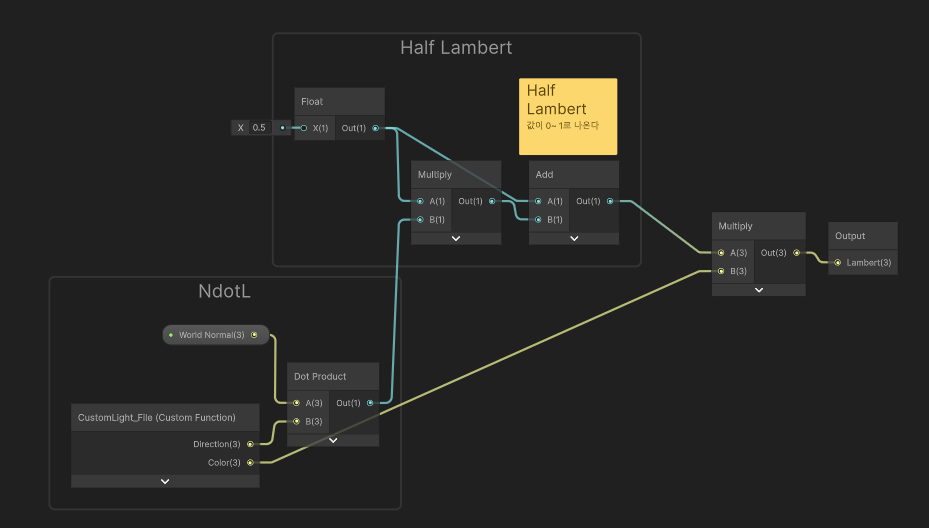

하프램버트로 0~1 까지의 음영을 나타낸 뒤

Comparison, Branch 노드를 통해

0.5 보다 크다면 -> 1

0.5 보다 적다면 -> 0 으로 분리해줍니다.





이거 완전 코믹스잖아,,!!



5. Ceiling을 이용해 끊어지는 음영을 만들어 봅시다

앞선 방법의 문제점 : 경우의 수를 2가지로 밖에 나누지 못한다

소수점이 있는 숫자를 정수로 올려주는 Ceiling노드를 사용해서 만들어봅시다.

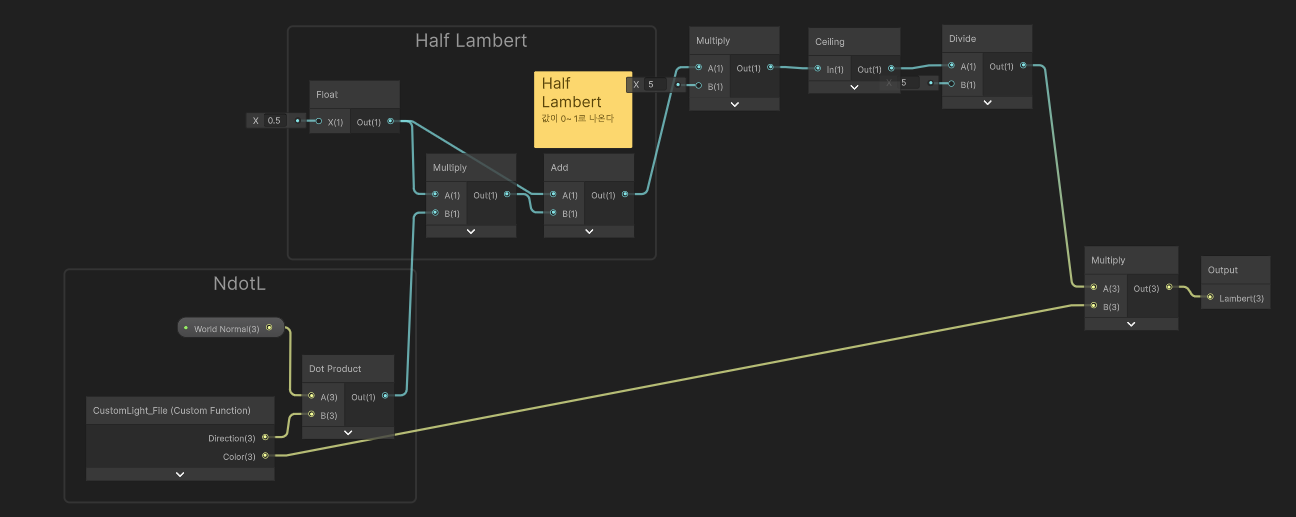

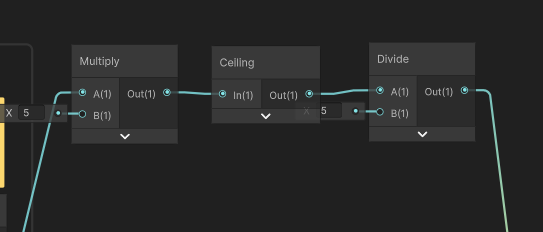

0~1의 범위에 5를 곱하여 0~5 범위로 늘려준 뒤 Ceiling을 통해 모든 값들을 1,2,3,4,5 로 분리합니다.

그리고 다시 5로 나눠주면 0.2, 0.4, 0.6, 0.8, 1 의 다섯 단계의 값이 나오게 되죠





좀 더 부드러워졌어요

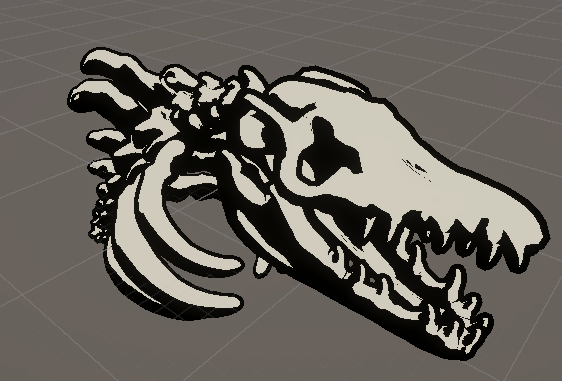

이제 공룡뼈 노멀맵과 기존 색상까지 곱해주면



5단계 / 3단계 / 2단계



이렇게 됩니당



6. Fresnel을 이용해서 외곽선을 만들어 봅시다

프레넬 효과를 사용해서 외곽선을 만들어 볼 수도 있어용



Step은 들어오는 값이 Edge보다 크면 1, 작다면 0을 반환하는 노드에요.

외곽선이 더 딱 떨어지는 극적인 표현을 위해 추가했습니다.

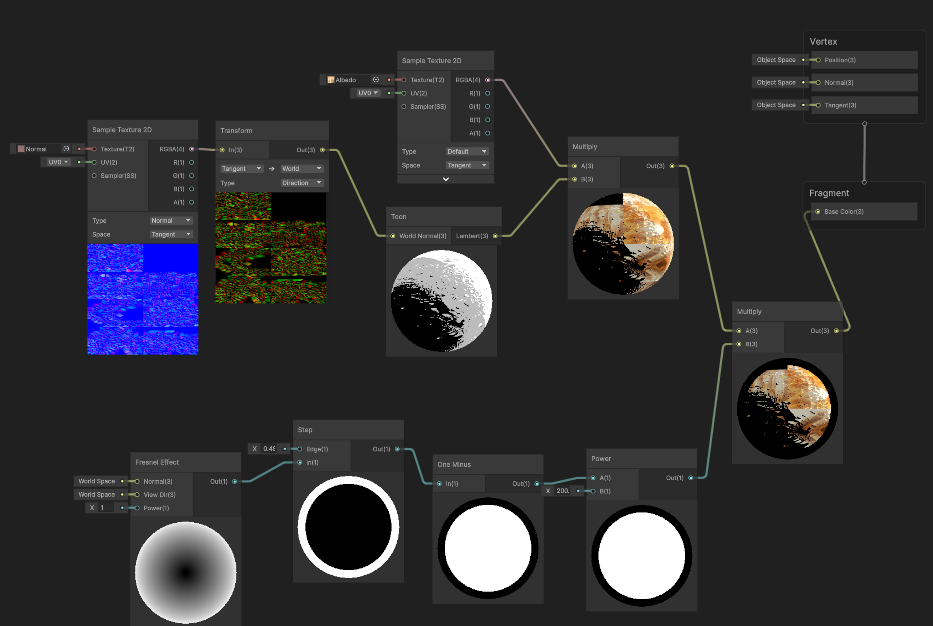

그래프에 연결해주면

결과는



이건... 잘 모르겠다..





7. Diffuse Warping 기법

팀 포트리스 2의 Warped diffuse기법은 가볍고도 응용이 편리해서 지금도 많이 사용되는 기법이기도 합니다. 이 기법의 핵심 구현 기법은 빛 계산으로 쓰는 공식인 노멀과 라이트 벡터의 내적을 UV로 이용한다는 것입니다.







다시 밋밋한 모습으로 돌려놓고 시작해볼게요

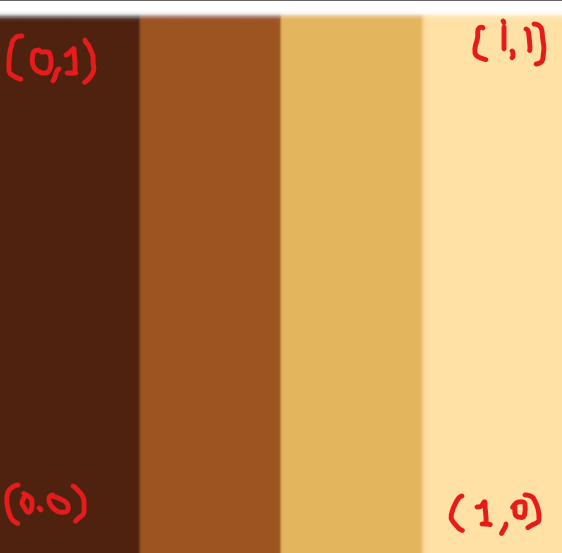

이렇게 생긴 텍스쳐를 사용할 겁니다.

이 텍스쳐의 UV좌표는



이런 모습일텐데

UV좌표를 통해 색을 불러오면 됩니다.



하프램버트 값을 UV좌표로 넣어주면



결과는



이쁘다...!!

카툰 풍 너무 이쁘다





8. Diffuse Warping 응용



UV 좌표 중에 Y좌표가 아깝게 남아 돌고 있습니다.

그 자리에 스페큘러를 넣어봅시다



텍스쳐의 윗부분이 흰색이라는 점을 이용해서 Y좌표를 1로 설정해서 스페큘러로 나타내는 거에요.



계산된 결과를 UV의 Y좌표로 넣어주면



이렇게 흰 부분들이 생깁니다.





여기서 텍스쳐를 이런 모양으로 교체해줍니다.



위의 흰색 줄이 스패큘러가 될 것이고, 아래에 그리게 되면 림라이트 영역이니 어둡게 표현되어서 외곽선 효과가 생길 거에요.

검은 표현은 왼쪽으로 갈 수록 얇아지는데, 이를 통해 밝은 부분은 검은 외곽선이 얇아지고 어두운 부분에는 검은 외곽선이 두꺼워지는 표현이 가능해집니다.





결과는

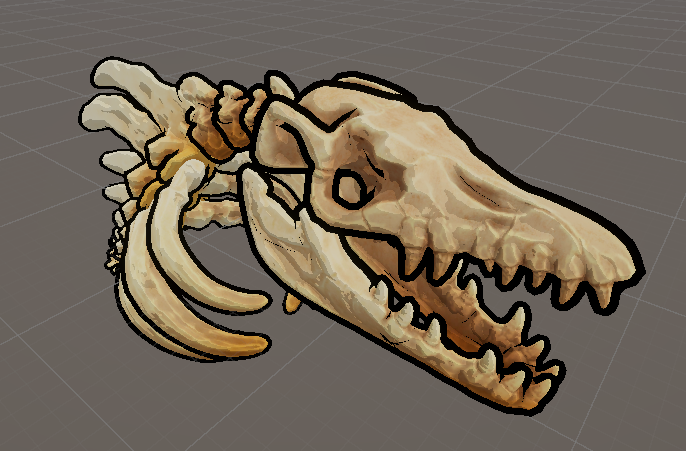

짠~
